CERoHS認証を取得したベトナムPVC絶縁耐火警報ケーブル

応用：

警報ケーブルは、火災監視/検出、火災警報システム、煙探知器、信号、オーディオ回路、制御回路、防火回路、およびセキュリティシステムで使用するためのものです。

技術データ：

公称電圧	350V	絶縁抵抗	& gt; 150Mohm * km
試験電圧	2000V		& lt; 90オーム/km（0.22mmq）
温度範囲	-10℃+80℃	導体抵抗	& lt; 38オーム/km（0.50mmq） & lt; 25オーム/km（0.75mmq）
耐放射線性	80Mrade		& lt; 142オーム/km（0.50mmq） & lt; 59オーム/km（0.6mmq）
最小曲げ半径	12*ø	キャパシタンス	con./cond.approx.130pf/m

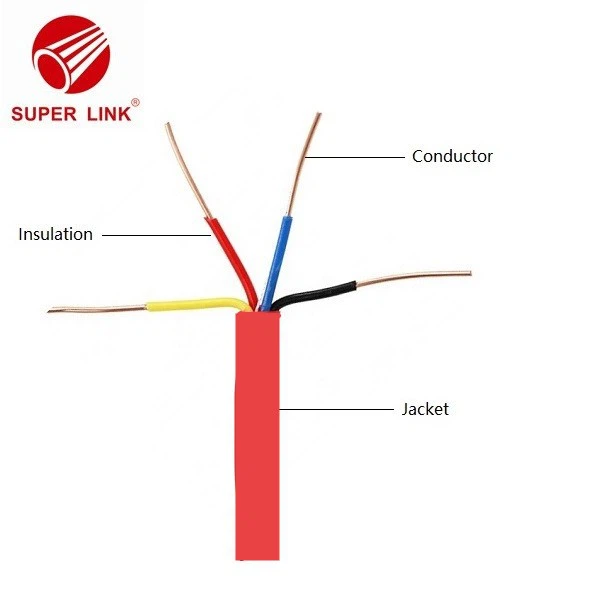

基本構造

単位：mm撚り線または単線

& lt;

モード	アイテム	材料	24awg	22awg	20awg	18awg	16awg	14awg	12awg	10awg
2c	導体外径	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	3.89	4.12	4.50	4.99	5.45	6.23	6.99	8.28
3c	導体外径	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	4.47	4.76	5.24	5.85	6.43	7.40	8.36	9.97
4c	導体外径	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	4.95	5.29	5.85	6.56	7.23	8.38	9.49	11.37
5c	導体外径	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	5.37	5.75	6.38	7.19	7.94	9.23	10.48	12.60
6c	導体外径	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	5.75	6.17	7.26	8.15	8.98	10.59	11.97	14.30
7c	導体外径	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	6.10	6.55	7.70	8.66	9.56	11.29	12.79	15.31
8c	導体外径	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	6.42	6.90	8.11	9.14	10.10	11.94	13.55	16.25
9c	導体外径	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	6.72	7.24	8.49	9.58	10.61	12.55	14.26	17.13
10c	導体外径	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	7.01	7.55	8.85	10.00	11.09	13.12	14.93	17.96
11c	導体外径	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	7.28	7.85	9.19	10.40	11.54	13.67	15.56	18.74
12c	導体外径	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	7.54	8.13	9.52	10.79	11.97	14.19	16.17	19.50
13c	導体外径	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	7.78	8.40	9.83	11.15	12.39	14.69	16.75	20.22
14c	導体外径	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ジャケット外径	FrPVCまたはLSZH	8.02	8.66	10.14	11.51	12.79	15.17	17.31	20.91
抵抗：20℃DCオーム/Km≤			93.8	59.1	36.4	21.4	13.5	8.45	5.31	3.34
