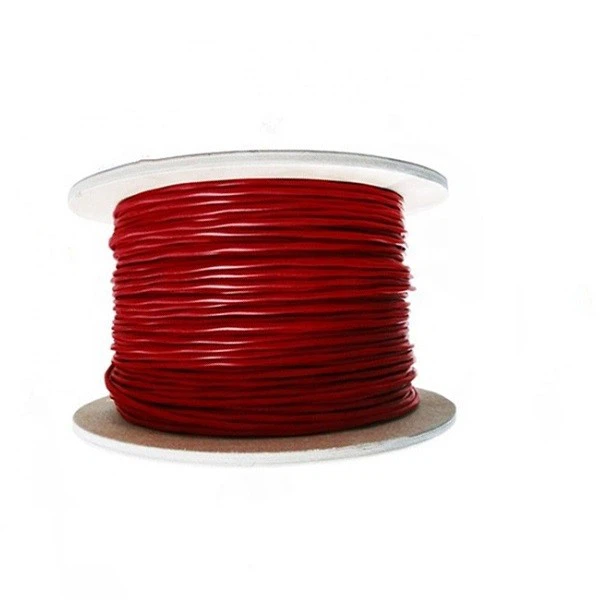

火災警報セキュリティシステムサプライヤーのためのベトナムシールド火災警報ケーブル

応用：

警報ケーブルは、火災監視/検出、火災警報システム、煙探知器、信号、オーディオ回路、制御回路、防火回路、セキュリティシステムで使用するためのものです。

技術データ：

公称電圧	350V	絶縁抵抗	GG gt; 150Mohm * km
テスト電圧	2000V		GG lt; 90オーム/km（0.22mmq）
温度範囲	-10℃+80℃	導体抵抗	GG lt; 38オーム/km（0.50mmq） GG lt; 25オーム/km（0.75mmq）
耐放射線性	80Mrade		GG lt; 142オーム/km（0.50mmq） GG lt; 59オーム/km（0.6mmq）
最小曲げ半径	12*ø	キャパシタンス	con./cond.approx.130pf/m

基本構造

単位：mmより線または中実

モード	項目	材料	24awg	22awg	20awg	18awg	16awg	14awg	12awg	10awg
2c	コンダクターOD	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	4.22	4.62	4.80	5.12	5.75	6.23	7.29	8.58
3c	コンダクターOD	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	4.77	5.36	5.75	6.45	6.73	7.70	8.66	10.27
4c	コンダクターOD	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	5.25	5.59	6.15	7.03	7.53	8.67	9.79	11.67
5c	コンダクターOD	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	5.67	6.05	6.68	7.48	8.24	9.53	10.78	12.90
6c	コンダクターOD	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	6.05	6.47	7.56	8.45	9.28	10.88	12.27	14.60
7c	コンダクターOD	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	6.40	6.85	8.00	8.96	9.86	11.59	13.09	15.61
8c	コンダクターOD	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	6.72	7.20	8.41	9.44	10.40	12.24	13.85	16.55
9c	コンダクターOD	銅	0.60	0.75	0.94	1.17	1.5	1.87	2.37	3.00
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	7.02	7.54	8.79	9.88	10.91	12.85	14.56	17.42
10c	コンダクターOD	銅	0.6/0.51	0.75/0.64	0.94/0.81	1.17/1.02	1.5/1.29	1.87/1.63	2.37/2.15	3/2.58
	誘電体外径	FrPVCまたはLSZH	1.5	1.65	1.9	2.22	2.52	3.03	3.53	4.37
	ドレンワイヤー	TCまたはALワイヤー	0.45	0.5	0.64	0.64	0.81	0.81	0.81	0.81
	シールド	PET-ALテープ	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	ジャケット外径	FrPVCまたはLSZH	7.31	7.85	9.15	10.30	11.49	13.42	15.23	18.26
抵抗：20℃DCオーム/Km≤			93.8	59.1	36.4	21.4	13.5	8.45	5.31	3.34
